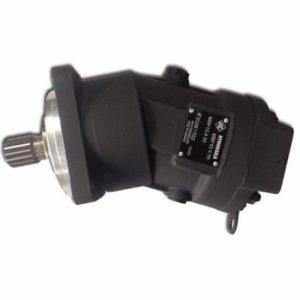

Гидромотор MBF 10.4.56.00.06N

!Данное предложение не является публичной офертой. Подробную информацию уточняйте у менеджера!

Гидромотор MBF 10.4.56.00.06 (аналог гидромотора 310.4.56.00.06) аксиально-поршневой нерегулируемый представляет собой устройство, оснащенное шлицевым валом 35xf7x2x9g с диаметром 35 миллиметров. Вал агрегата оснащен шлицами в количестве 16 штук. Он состоит из таких частей, как блок цилиндров из латуни и подшипники валового узла роликового типа. Вращение вала с параметрами по ГОСТ 6033-80 осуществляется по реверсивному типу. Оборудование имеет рабочие каналы с двумя фланцами на торце гидравлического мотора.

Модель гидромотора MBF 10.4.56.00.06, как и его аналоги МН 56/32, 310.3.56.00.06, ГММ 1.56/00.02 и 410.56-09.02, применяется на такой техники специального назначения, как:

• Экскаваторы типа ЭО-4225А-07, ЭО-4225А-06, ЕК-270, ЭО-43211, ЭО-6123;
• Валочно-пакетирующие машины: ЛП-19В, ВПМ, МЛ-119А, ВП-05;
• Асфальтоукладчики: ДС-196, АГ-7,5, АК-7,5;
• Погрузчики: ТО-27, ТО-28, ТО-18Б, ТО-18Д, Амкодор-322, Амкодор-208, ПК-032, ТМ-3А, ДЗ-133, ТО-49, ВП-0501, ТО-40С;
• Строительная и коммунальная техника , шахтное оборудование;
• Автокраны: КС-4574, КС-45719, КС-55713, КС-3575, КГС-28.01, КС-6476, КС-45716, КС-5476, КС-6973, КС-45717, КС-35714, КС-45717;
• Дорожные катки: ВА-9, ВГ-12, ВГ-1202, ВА-9002, ВА-252, ВА-6122.

Состоит из качающего узла, установленного в корпусе и задней крышки, который состоит из распределителя и гидравлического узла. В состав гидроузла входят вал, подшипники и блок цилиндров, который по сферической поверхности контактирует с распределителем. Вариант исполнения задней крышки с 2-мя фланцами в определяет направление подсоединения трубопроводов.

Принцип работы мотора:

Рабочая жидкость, нагнетаемая из гидросистемы, через отверстие (А или В) в крышке 17 и через паз распределителя 14 поступает в блок цилиндров 13 и приводит в движение поршни 11. Поршни передают усилие на сферический шарнир 10. Так как оси вала 1 и блока цилиндров 13 находятся под углом, сила в шарнире 10 раскладывается на осевую и тангенциальную составляющие.

Осевая нагрузка воспринимается радиально-упорными подшипниками 6 и 8, а тангенциальная создает крутящий момент на валу гидромотора. Величина момента и частота вращения вала определяются рабочим объемом гидронасоса, давлением и количеством подводимой рабочей жидкости.

Габаритные и присоединительные размеры:

Ограничения в эксплуатации мотора.

Для гидравлических систем:

• Должны в обязательном порядке присутствовать приборы для контроля температуры масла в баке гидромашины и приборы давления на выходных и входных магистралях трубопровода;
• Клапан предохранительный в гидросистеме машины должен быть настроен на давление не выше максимального;
• По возможности не допускать режима перегрузок при работе гидромотора;
• При давлении в 40МПа (400атм) при нормальной температуре рабочей жидкости во время эксплуатации изделия время работы не должно превышать 10-12 сек. с промежутками не меньше чем в 10 мин.;
• Выбирать допустимую частоту вращения гидромотора исходя из рабочего объёма;

                                                                            ХАРАКТЕРИСТИКИ
