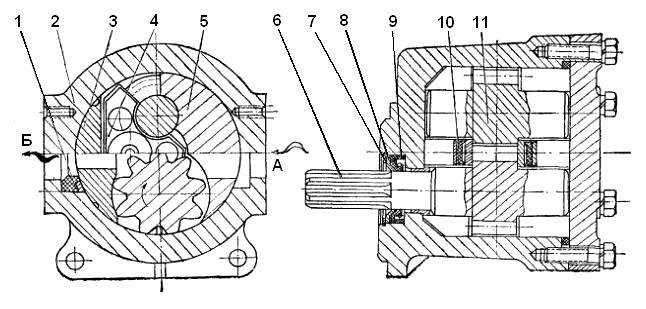

А — всасывание; Б — нагнетание; 1 — манжета радиального уплотнения выходного канала; 2 — корпус; 3 — обойма поджимная; 4 — платик торцового поджима; 5 — обойма подшипниковая; 6 — шестерня ведущая; 7 — кольцо пружинное упорное; 8 — кольцо опорное коническое; 9 — каркасный сальник (манжета); 10 — манжета торцового уплотнения; 11 — шестерня ведомая.
Технические характеристики:
Рабочий объем: 49,1
Номинальная частота вращения, с-1: 40
Номинальное давление на выходе, МПа:16
Максимальное давление на выходе, МПа: 22
Коэффициент подачи не менее: 0,94
Номинальная подача, л/мин: 107,2
КПД не менее: 0,83
Номинальная мощность, кВт, не более: 2,3
Масса, кг: 8
Насос НШ50А-3
